YJY strāvas kabelis:
Iepazīstināt
YJY -- šķērssaistīts polietilēna izolācijas barošanas kabelis ar polietilēna apvalku. Strāvas kabelim, kas izgatavots no polietilēna materiāla, ir lieliskas termiski mehāniskās īpašības, lielisks liesmas slāpētājs un labāka strāvas nestspēja nekā parastajam YJV strāvas kabelim. Tajā pašā laikā tiek uzlabota kabeļa elektriskā veiktspēja un siltuma pretestība.
YJ - šķērssaistīts polietilēns
Y - polietilēns
Mērķis
To var ieklāt iekštelpās, caurulēs vai irdenā augsnē, ja tā nevar izturēt spriedzi un spiedienu; To var izmantot elektroenerģijas sadales tīklos vai rūpnieciskās ierīcēs ar sprieguma līmeni 1-1000kV vai augstāku, piemēram, spēkstacijās, pilsētas apgaismojuma līnijās, augstsprieguma torņu elektropārvadē, pagrabstāvā un citās vietās.
raksturīga
YJY kabelis ir vienkāršas struktūras, vidēji ciets un maigs, ērts transportēšanai, bet nav izturīgs pret saspiešanu. Tāpēc uzglabāšanas vai transportēšanas laikā ir jāpievērš uzmanība.
priekšrocība
Saskaņā ar dažu lietotāju prasībām YJY strāvas kabeļus var izmantot liesmas slāpētājos (ZB), ugunsizturīgos (NH), zemu dūmu un zemu halogēnu (WDZ) un citās vietās ar augstām prasībām. Šādiem kabeļiem ir augsta drošība, praktiskums un spēcīgas vides aizsardzības īpašības.

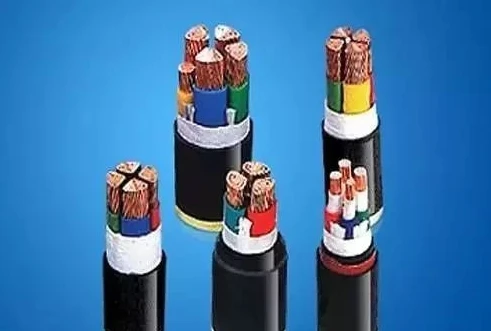

YJV strāvas kabelis:
YJV kabeli sauc arī par šķērssaistītu polietilēna izolētu PVC apvalku strāvas kabeli. YJ attiecas uz šķērssaistītu polietilēna izolāciju un V attiecas uz PVC apvalku. YJV attiecas arī uz vara dzīslu kabeli, un YJLV attiecas uz alumīnija serdes kabeli.
Ieklāšanas metode
1. YJV un YJLV vara (alumīnija) serdes šķērsšūta polietilēna izolēti PVC apvalki tiek ielikti iekštelpās, grāvjos un caurulēs vai aprakti irdenā augsnē, bet nevar izturēt spiedienu un mehānisko ārējo spēku.
2. YJV22 un YJLV22 vara (alumīnija) serdeņu šķērssaistīta polietilēna izolācijas tērauda lentes bruņu PVC apvalkotās strāvas kabeļi ir novietoti pazemē un var izturēt ārējos mehāniskos spēkus, bet nevar izturēt lielus stiepes spēkus.
Lietošanas īpašības
Kabeļa vadu maksimālā nominālā temperatūra ir 90 grādi C. Īsslēguma gadījumā (maksimālais ilgums nedrīkst pārsniegt 5S), kabeļa vadītāja maksimālā temperatūra nedrīkst pārsniegt 250 grādus C. Apkārtējās vides temperatūra kabeļa laikā ieklāšana nedrīkst būt zemāka par 0 grādiem C; pieļaujamais lieces rādiuss kabeļa ieguldīšanas laikā: viendzīslas kabelis nedrīkst būt mazāks par kabeļa ārējo diametru 15 reizes; Daudzdzīslu kabelis nedrīkst būt mazāks kā 10 reizes lielāks par kabeļa ārējo diametru.
Atlases metode
Kabeļa nominālo spriegumu izsaka ar U{0}}/U (Um): U0 ir nominālais strāvas frekvences spriegums starp kabelim paredzēto vadītāju un zemi vai starp metāla vairogiem, U ir nominālā jaudas frekvences spriegums starp vadītājiem, kas paredzēti kabelim, un Um ir augstākā sistēmas sprieguma maksimālā vērtība, ko iekārta var izturēt. Atbilstoši dažādajai kabeļu novietošanas videi un slodzei tiek izstrādātas un atlasītas kabeļu specifikācijas, modeļi un specifikācijas.
Nebruņotais tips ir piemērots gaisa, iekštelpu, tuneļu, kabeļu tranšeju un citiem gadījumiem, un tas nevar izturēt ārējo mehānisko spēku. Bruņoto tipu var tieši aprakt zem zemes ar tādiem pašiem nosacījumiem kā nebruņoto tipu. Spēj izturēt noteiktus ārējos mehāniskos spēkus. Viendzīslas kabeļus nav atļauts likt caurulēs, kas rada magnētismu. Īpaša tipa kabeļi jāizvēlas ugunsbīstamiem, sprādzienbīstamiem, ķīmiski kodīgiem, augstas temperatūras, zemas temperatūras un citiem gadījumiem.
Atšķirība
Pirmkārt, YJY ir labāka ūdensizturība un zemas temperatūras izturība nekā YJV, savukārt YJV ir labāka liesmas slāpēšana nekā YJY. YJY šķērssaistītā polietilēna izolētā strāvas kabeļa vadītāja maksimālā nominālā darba temperatūra ir 90 grādi, kas ir augstāka nekā polietilēna izolēta kabeļa temperatūra, tāpēc kabeļa strāvas nestspēja ir vēl vairāk uzlabota. Temperatūras vadītāja maksimālā nominālā darba temperatūra ir 90 grādi C. Vadītāja maksimālā īssavienojuma temperatūra nedrīkst pārsniegt 250 grādus, un maksimālais laiks nedrīkst pārsniegt 5 sekundes. YJV kabelim ir lieliska termiskā mehāniskā veiktspēja, lieliska elektriskā veiktspēja un ķīmiskā izturība pret koroziju. Tam ir arī vienkāršas struktūras priekšrocības, viegls svars un bez kritiena ierobežojumiem. Tas ir jauns kabelis, ko plaši izmanto pilsētu elektrotīklos, raktuvēs un rūpnīcās.
Otrkārt, YJV apvalks ir PVC, kas pieder halogēna kabelim; YJY apvalks ir polietilēns, kas pieder pie halogēnu nesaturoša kabeļa.
Visbeidzot, YJY kabeļa cena ir salīdzinoši augsta. YJY ir vara serdeņa šķērssašūta polietilēna izolācijas polietilēna apvalka strāvas kabelis, un YJV ir vara serdeņa šķērssašūta polietilēna izolācijas strāvas kabelis ar PVC apvalku. Tomēr šķērssaistītā polietilēna cena ir augstāka nekā PVC cena, kā rezultātā YJY izmaksas ir augstas.
