Prasīgajā rūpnieciskās automatizācijas pasaulē vienkāršs tīkla kabelis to nepārgriezīs. Vibrācija, mitrums un ķīmiska iedarbība var apturēt ražošanas līniju. Šeit tiek izmantots spēcīgais M12 D-kods uz RJ45 savienotāju, kas kalpo kā kritiskā saikne starp izturīgām lauka ierīcēm un standarta Ethernet tīkliem. Ja jūs projektējat, apkopjat vai iegādājaties rūpniecisko uzstādījumu, šī komponenta izpratne ir būtiska, lai nodrošinātu nelokāmu uzticamību.
Šajā rokasgrāmatā tiks atšifrēts RJ45 savienotāja M12 D-kods, izskaidrojot tā lomu, galvenās priekšrocības un galvenās lietojumprogrammas, lai palīdzētu jums pieņemt pārdomātu lēmumu.
Kas ir M12 D-kods uz RJ45 savienotāju?
Sadalīsim nosaukumu, lai saprastu tā funkciju:
- M12:Tas attiecas uz standartizētu 12-milimetru vītņotu apļveida savienotāju, kas rūpnieciskos apstākļos ir slavens ar drošu, vibrāciju izturīgu savienojumu.
- D-Kods:Šī ir izšķirošā daļa. "Kods" (A, B, C, D, X) nosaka tapas konfigurāciju un paredzēto lietojumu. D-kods ir īpaši izstrādāts 100 Mb/s Fast Ethernet (100BASE-TX). Tas izmanto 4 kontaktus, lai pārraidītu un saņemtu datus, kas lieliski atbilst standarta Ethernet prasībām.
- RJ45:Šis ir pazīstamais standarta spraudnis, kas atrodams biroja tīkla kabeļu galā, ko izmanto Ethernet savienojumam ar slēdžiem, maršrutētājiem un personālajiem datoriem.

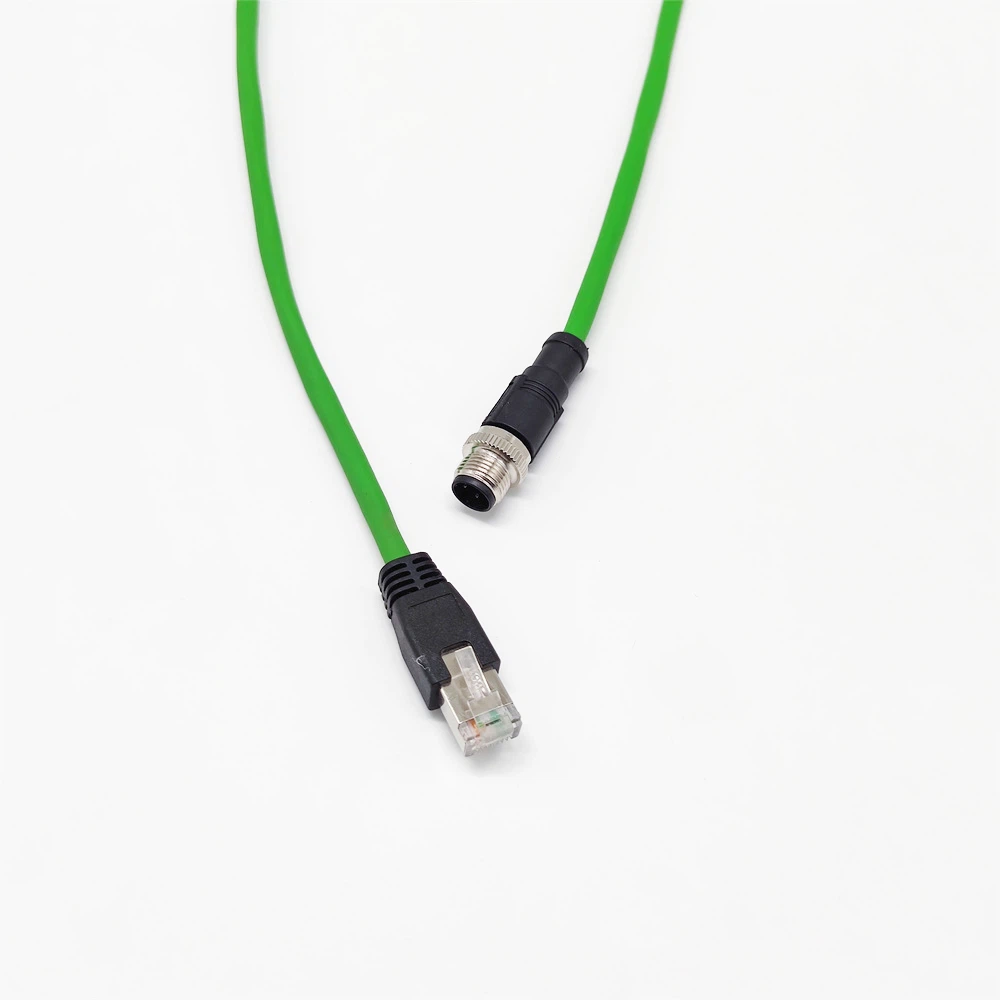

Tāpēc M12 D-kods uz RJ45 savienotāju ir adapteris vai kabeļa komplekts, kas pārvērš izturīgu, rūpniecisku M12 savienojumu standarta RJ45 ligzdā. Tas darbojas kā tilts, aizsargājot jutīgo tīkla savienojumu no rūpnīcas grīdas skarbajām realitātēm.
Kāpēc jūsu darbībai ir nepieciešami M12 D{1}}koda savienotāji
M12 D-koda izvēle, nevis standarta RJ45 kabeļa izvēle rūpnieciskā vidē nav tikai iespēja; tas ir stratēģisks uzticamības uzlabojums. Lūk, kāpēc:
1. Izcila izturība un vibrācijas izturība
M12 savienotāja skrūvju-bloķēšanas mehānisms nodrošina, ka tas paliek stingri savienots pat tad, ja vidē ir liela{2}vibrācija no smagas tehnikas. Standarta RJ45 plastmasas klipsis ir bieži sastopama kļūmes vieta, kas viegli tiek noņemta un izraisa dārgu tīkla dīkstāvi.
2. Izcils IP (iekļūšanas aizsardzības) vērtējums
Lielākajai daļai M12 D{1}}koda savienotāju ir augsts IP novērtējums, piemēram, IP67 vai IP68. Tas nozīmē, ka tie ir necaurlaidīgi- un var izturēt iegremdēšanu ūdenī (IP67: līdz 1 m 30 minūtes; IP68: paredzēts nepārtrauktai iegremdēšanai). Tas padara tos necaurlaidīgus pret dzesēšanas šķidruma šļakatām,{10}}augsta spiediena skalošanu un putekļainiem apstākļiem.
3. Vienkāršota uzstādīšana un apkope
Šie savienotāji ir paredzēti efektivitātei. To vienkāršais skrūvju-bloķēšanas dizains ļauj ātri un bez instrumentiem{2}}savienot, ietaupot vērtīgo laiku uzstādīšanas un apkopes ciklu laikā. Izturīgais dizains nozīmē arī to kalpošanas laiku, samazinot nomaiņas biežumu.
4. Standartizēts globālajai saderībai
IEC 61076-2-101 standarta ietvaros M12 D koda savienotāji nodrošina dažādu ražotāju ierīču savietojamību. Tas garantē, ka varat droši savienot sensorus, izpildmehānismus un citu aprīkojumu savam tīklam neatkarīgi no zīmola.
Galvenās lietojumprogrammas: kur atradīsit M12 D{1}}kodu darbībā
M12 D-kods uz RJ45 ir labākais risinājums, lai savienotu plašu industriālo ierīču klāstu ar 100 Mb/s Ethernet tīklu. Kopējās lietojumprogrammas ietver:
- Rūpnieciskais Ethernet (PROFINET, EtherNet/IP):Savieno PLC, attālos I/O moduļus un diskus, kas atbalsta 100 Mb/s ātrumu.
- Sensoru un izpildmehānismu tīkls:Sarežģītu sensoru (piemēram, redzes sensoru, lāzera mērīšanas ierīču) barošana un pievienošana, kam nepieciešama tīkla saziņa.
- Rūpnīcas automatizācijas roboti:Nodrošina uzticamu tīkla savienojumu robotu rokām un vadības blokiem montāžas līnijā.
- Procesu vadības sistēmas:Nepārtrauktas datu plūsmas nodrošināšana no lauka ierīcēm ķīmiskajā, pārtikas un dzērienu, kā arī farmācijas nozarē.
Pareizā savienotāja izvēle
Izvēloties M12 D-kodu RJ45 kabelim, ņemiet vērā kabeļa garumu, apvalka materiālu (piem., PUR eļļas izturībai, PVC vispārējai lietošanai) un savienojumu dzimumu (parasti vīrišķais M12 uz sieviešu RJ45 vai integrēts plākstera kabelī).
Ierīcēm, kurām nepieciešams Gigabit Ethernet (1000BASE-T), jums būs nepieciešams M12 X-koda savienotājs, kas datu pārraidei izmanto visus 8 kontaktus. Vienmēr pārbaudiet ierīces specifikācijas, lai nodrošinātu saderību.
Kopsavilkumā
M12 D-kods uz RJ45 savienotāju ir vairāk nekā tikai kabelis; tas ir būtisks komponents, lai izveidotu noturīgu un ilgu{3}}darbspējas laiku industriālo tīklu. Nodrošinot izturīgu, noslēgtu un uzticamu saskarni, tas novērš izplatītu ievainojamību un nodrošina vienmērīgu datu plūsmu pat vissmagākajos apstākļos. Uzlabojiet savienojumu un izslēdziet tīkla dīkstāves.[Izpētiet mūsu augstas -kvalitātes, IP67-novērtējuma M12 D-koda līdz RJ45 risinājumu klāstu jau šodien, lai atrastu savam rūpnieciskajam lietojumam ideāli piemērotu risinājumu.]
