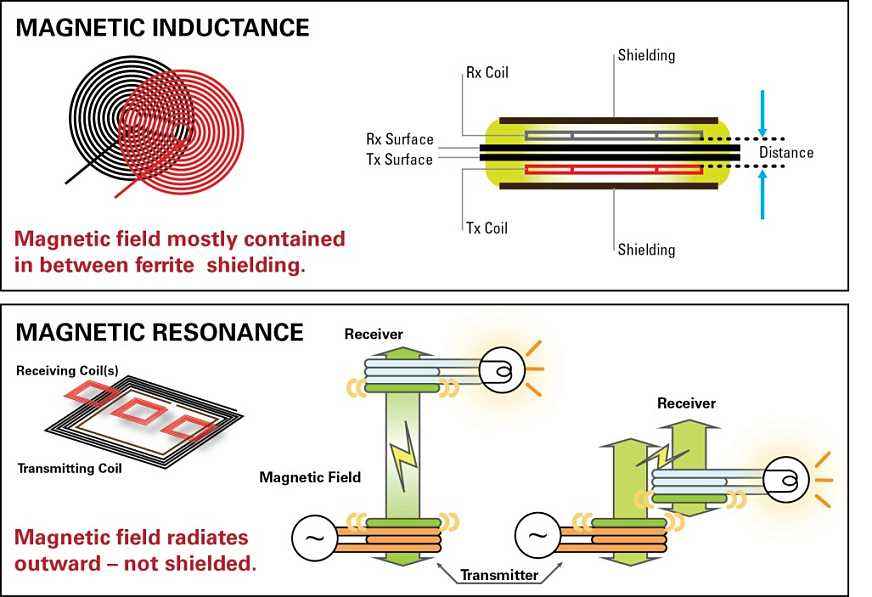

Ekranēšanas funkcija ir izolēt elektromagnētiskā lauka trokšņa avotu no jutīgās iekārtas un nogriezt trokšņa avota izplatīšanās ceļu. Ekranēšana ir sadalīta aktīvajā un pasīvajā ekranēšanā. Aktīvās ekranēšanas mērķis ir novērst trokšņa avotu izstarošanos uz āru, proti, aizsargāt trokšņa avotu; pasīvās ekranēšanas mērķis ir novērst jutīgu iekārtu traucējumus ar trokšņa avotiem un aizsargāt jutīgas iekārtas. Dažādas zemējuma formas tieši ietekmēs ekranēšanas efektu. Elektriskā lauka un magnētiskā lauka ekranēšanas slāņa zemēšanas metodes atšķiras. Var izmantot nezemētu, viena gala zemējumu vai divu galu zemējumu.
Viena gala zemējums:
1) Ekranētu kabeļu viena gala zemējums ir noderīgs, lai izvairītos no zemfrekvences elektrisko lauku radītiem traucējumiem. Citiem vārdiem sakot, tas var izvairīties no frekvences traucējumiem, kuru viļņa garums λ ir daudz lielāks par kabeļa garumu L. L<λ>
2) Kabeļa ekranēšanas slāņa viena gala zemējums var izvairīties no zemfrekvences strāvas trokšņa uz ekranēšanas slāņa. Šī strāva iekšēji izraisa parastā režīma traucējumu spriegumu un var traucēt analogajām ierīcēm.
3) Ekranēšanas slāņa viena gala zemējums ir vēlams ķēdēm, kas ir jutīgas pret zemfrekvences traucējumiem (analogajām shēmām).
4) Nepārtrauktu mērījumu vērtību svārstības un pastāvīgas novirzes norāda uz zemfrekvences traucējumiem.
Divu galu zemējums:
1) Pārliecinieties, ka savienojums ar elektrisko vadības skapi vai kontaktdakšu (apaļais kontakts) iet caur lielu vadošu laukumu (zema induktivitāte). Labāk izvēlēties metālu, nevis metālu, nevis nemetālu, nevis nemetālu.
2) Tā kā daži analogie moduļi izmanto impulsu tehnoloģiju (piemēram, procesors un A/D pārveidotājs ir integrēti vienā modulī), ieteicams analogos signālus vienu no otra ekranēt, lai nodrošinātu pareizu potenciāla ekvipotenciālu savienojumu, tikai šajā gadījumā divgalu zemējums.

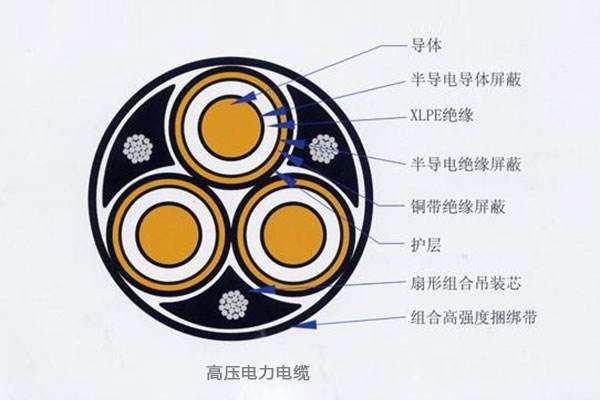

3) Parasti metāla folijas ekranēšanas slāņa pārraides pretestība ir daudz lielāka nekā vara pītā stieples aizsargslāņa pretestība, un tā iedarbība ir 5–10 reizes atšķirīga, un to nevar izmantot kā digitālā signāla kabeli.
4) Neregulāri darbības traucējumi norāda uz augstfrekvences traucējumiem. To nevar novērst ar stieples potenciāla izlīdzināšanu.
5) Izņemot kabeļa galu, ir izdevīgi, ja ekranēšanas slānis ir iezemēts vairākos punktos.
6) Nepievienojiet ekranēšanas slāni pie tapām, lai izvairītos no"cūkas's astes" parādība.
7) Vienmēr pievērsiet uzmanību tam, ka ekranēšanas slāņa paralēlajai pretestībai jābūt mazākai par 1/10 no paša pretestības. Kabeļu paliktņi, mehāniskie rāmji, citi ekranēšanas slāņi vai citi paralēli kabeļi var padarīt sistēmu ekvipotenciālu.
8) Ja kabeļa ekranēšanas slānis uzkarst, kad ekranēšanas slānis abos galos ir iezemēts, vai aizsargkārta aizdegas, pieskaroties elektriskās vadības skapja korpusam vai ekranētai kopnei, tas nozīmē, ka potenciāla izlīdzināšanas savienojums nav uzticams.
