Ievads vadu austiņās
Lai gan bezvadu austiņas un austiņas ir ļoti populāras, daudzi cilvēki joprojām izmanto vadu austiņas. Šiem austiņu vadiem ir dažāda izmēra austiņu ligzdas savienotājs. Visizplatītākie ir 2,5 mm un 3,5 mm domkrati.
Domkratu un kontaktdakšu definīcija
Runājot par austiņu ligzdām, šis termins bieži tiek lietots, lai apzīmētu gan ligzdu, gan spraudni. Šajā rakstā austiņu ligzda ir ierīces, kas pārraida audio signālu, piemēram, MP3 atskaņotāja, ligzdas iekšējais gals, un austiņu spraudnis ir audio ierīcē ievietotā austiņu vada vīrišķais gals.
2,5 mm un 3,5 mm atšķirības un lietojumi
1) Izmēru atšķirība:
Lielākā atšķirība starp 2,5 mm spraudni un ligzdu un 3,5 mm spraudni un ligzdu acīmredzami ir izmērs.
2) 2,5 mm izmantošana:
2,5 mm spraudņi un ligzdas ir mazākas, un tos sauc arī par audio ligzdām. Tos bieži izmanto ar divvirzienu radio (pazīstami arī kā rācijas) un videokamerām.
3) 3,5 mm izmantošana:

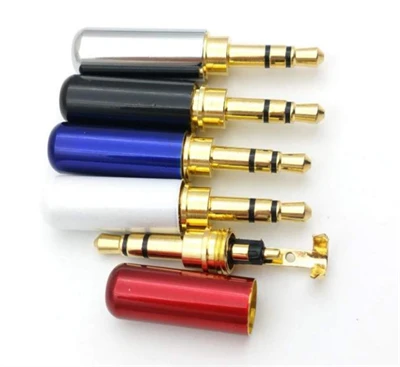

3,5 mm spraudņi un ligzdas ir no 14 mm līdz 17 mm garumā, un tos parasti izmanto video lietojumprogrammās. Šie kontaktdakšas un ligzdas ir pieejamas lielākajai daļai analogo vadu austiņu, kā arī tiek izmantotas kā papildu papildu kabeļi. Citi 3,5 mm izmantošanas veidi ir portatīvie audio atskaņotāji, klēpjdatori, viedtālruņi, planšetdatori, lauka ierakstītāji un miksēšanas pulti. Ir divi dažādi 3,5 mm savienotāju stili. Austiņās parasti tiek izmantoti TRS 3-polu 3,5 mm savienotāji, un austiņās ar mikrofoniem tiek izmantoti TRRS 4-polu 3,5 mm savienotāji.
3,5 mm kabeļu sastāvdaļas
TRS apzīmē galu, gredzenu un uzmavu. Tie atrodas savienotāju galos un atbilst komponentiem domkratu iekšpusē. Uzgaļi atrodas abos spraudņa galos un ir vieta, kas savienojas ligzdas iekšpusē, lai pārraidītu 3,5 mm kabeļa signālus. Gredzeni apvij spraudņa apkārtmēru. Tie ir elektroniski izolēti un ir paredzēti, lai savienotos ar vadītājiem domkrata iekšpusē dažādos punktos, nevis uzgali. Uzmava ir daļa, kas ir vistuvāk spraudņa pamatnei. Tas ir lielāks par galu un nodrošina zemējumu, lai samazinātu elektromagnētiskos traucējumus. Šīs sastāvdaļas ir spraudņa un ligzdas polu skaits un iekšējie vadi, kas pārraida audio signālu visā kabelī. Dažādas konfigurācijas rada dažādus signālu pārraides un rezultātus, un tās tiek izmantotas dažādiem mērķiem.
2,5 mm un 3,5 mm domkratu un spraudņu izmantošana
Šīs ligzdas un kontaktdakšas tiek izmantotas daudzos veidos, un populārākie ir audio signālu vadīšana starp mikrofoniem, austiņām, elektriskiem mūzikas instrumentiem, skaļruņiem, austiņām un audio ierīcēm, piemēram, DVD atskaņotājiem, CD atskaņotājiem, televizoriem un MP3 atskaņotājiem. Galu galā jūsu ierīce noteiks, vai jums ir nepieciešams 2,5 mm vai 3,5 mm kabeļa veids. Līdz šim pašreizējais standarts ir 3,5 mm, lai gan dažām ierīcēm joprojām ir prioritāte 2,5 mm.
